Проектирование тепловых пунктов / ИТП, БТП, ЦТП
Хотите получить бесплатную консультацию инженера-проектировщика - ОСТАВЬТЕ ЗАЯВКУ!
Заполните форму с заявкой и получите профессиональную консультацию по проектированию инженерных систем от опытных экспертов
Проектируем автоматизированные тепловые пункты
ОБЛАСТЬ ПРОЕКТИРОВАНИЯ:
● Тепловые пункты для вновь строящихся и реконструируемых объектов капитального строительства
● Выполняем проекты индивидуальных тепловых пунктов, центральных тепловых пунктов, тепловых пунктов на базе блочно-модульных зданий
● Проектирование индивидуальных тепловых пунктов выполняем на базе стандартных тепловых модулей БТП АТОМ или по индивидуальному тех. заданию от Заказчика проектных работ
Подробнее о проектировании тепловых пунктов
Проектирование индивидуальных тепловых пунктов на базе БТП АТОМ
2-3 недели
от 20 000 рублей
Проектирование индивидуальных тепловых пунктов по индивидуальному ТЗ от Заказчика
2-4 недели
от 25 000 рублей
от 25 000 рублей
Проектирование центральных тепловых пунктов по индивидуальному ТЗ от Заказчика
3-6 недель
от 50 000 рублей
от 50 000 рублей
5 причин заказать проект теплового пункта в АЭСМ проект
Разрабатываем 3D проекты
с применением технологий
информационного моделирования BIM
- Минимизируем сроки подготовки проектной документации
- Уменьшаем вероятность ошибок при проектировании
- Предлагаем эффектную и наглядную 3D – визуализацию
Предлагаем
выгодные цены
- Предлагаем справедливые цены на проектирование
тепловых пунктов, обеспечивая высокий уровень качества
и минимальные сроки выполнения работ
- Предлагаем специальные цены для постоянных Заказчиков
Проектируем
в короткие сроки
Разрабатываем проектную документацию
на тепловые пункты на турбо скорости:
- от двух недель на стандартный ИТП
на базе тепловых модулей БТП АТОМ
- от трех недель на ЦТП и тепловые
пункты в блок-боксе
Применяем технологию
SMART проектирования
- При проектировании учитываем опыт производства и эксплуатации
тепловых пунктов ГК АЭСМ
- Предлагаем технологические решения,
обеспечивающие удобство монтажа
и сервиса запроектированных систем
Сопровождаем проект
от идеи до реализации
- Обеспечиваем проектное сопровождение
до момента изготовления
запроектированной системы.
- Оперативно устраняем выявленные
неточности проектирования
- Помогаем выгодно закупить
спроектированную систему
Получите Опросный лист на проектирование теплового пункта для заполнения!
Нажимая кнопку, вы принимаете условия «Пользовательского соглашения» и даете «Согласие на обработку персональных данных»
Три способа сэкономить на проектировании тепловых пунктов
Заказать проект ИТП
на базе стандартных тепловых
модулей БТП АТОМ
Преимущества:
- минимальная стоимость
проектирования
- минимальные сроки проектирования
- эффективные решения,
проверенные опытом
эксплуатации
Заказать проект ИТП
на базе основного оборудования,
поставляемого ГК АЭСМ
Преимущества:
- дисконтированная стоимость проектирования
- минимальные сроки проектирования
- эффективные решения,
- надежное оборудование, проверенное опытом эксплуатации
Стать постоянным
ИТП заказчиком
АЭСМ ПРОЕКТ *
Преимущества:
- специальные «вкусные» цены для тех,
кто заказывает много проектов ТП
- программа лояльности для
постоянных Заказчиков
* Постоянный Заказчик: ИП или юр лицо, заказывающее проекты тепловых пунктов более 3-х раз в течении года
Ваши выгоды после проектирования
Воспользуйтесь одним из специальных предложений и получите дополнительную выгоду

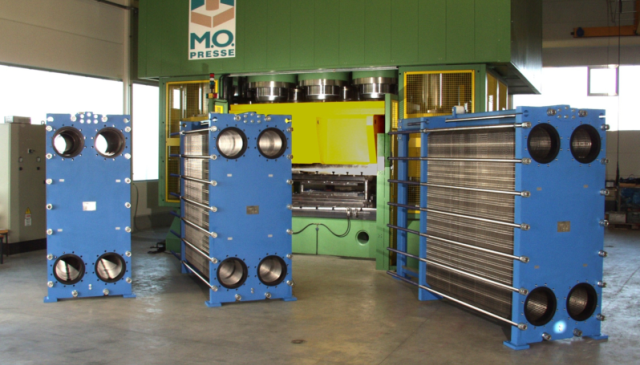

Выгодно заказать в ГК АЭСМ
оборудование,
предусмотренное проектом теплового пункта
Преимущества:
- гарантия выгодных цен
на основное оборудование,
предусмотренное проектом
теплового пункта
- гарантия соответствия
проектным решениям
Выгодно заказать в ГК АЭСМ
монтаж, пуско-наладку,
ввод в эксплуатацию, сервис
запроектированных тепловых пунктов
Преимущества:
- одна структура отвечает
за весь жизненный цикл
теплового пункта
- гарантия надежной работы
запроектированной системы
на долгие годы
Разделы готового проекта
Основные разделы проектной документации на тепловые пункты
Раздел ТМ
(тепломеханическая часть ИТП)
(тепломеханическая часть ИТП)
Разработка принципиальной схемы теплового пункта
согласно ТУ с подбором основного оборудования (стадия П)
+ Описание (ооснование) предложенных решений
+ Разработка рабочей документации (стадия Р)
+ Спецификация
+ Описание (ооснование) предложенных решений
+ Разработка рабочей документации (стадия Р)
+ Спецификация
Раздел ТМ состоит из графической и текстовой частей и, как правило, включает в себя:

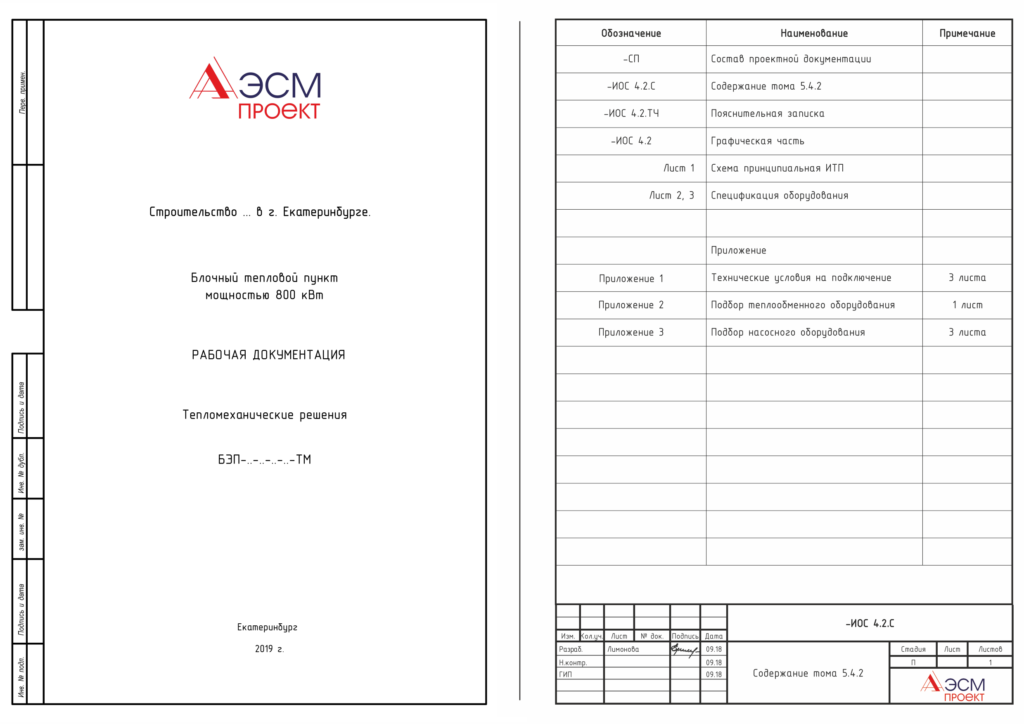

● Обложку (титульный лист)
● Копию ТУ (технических условий)
● Пояснительную записку
● Пьезометрические графики

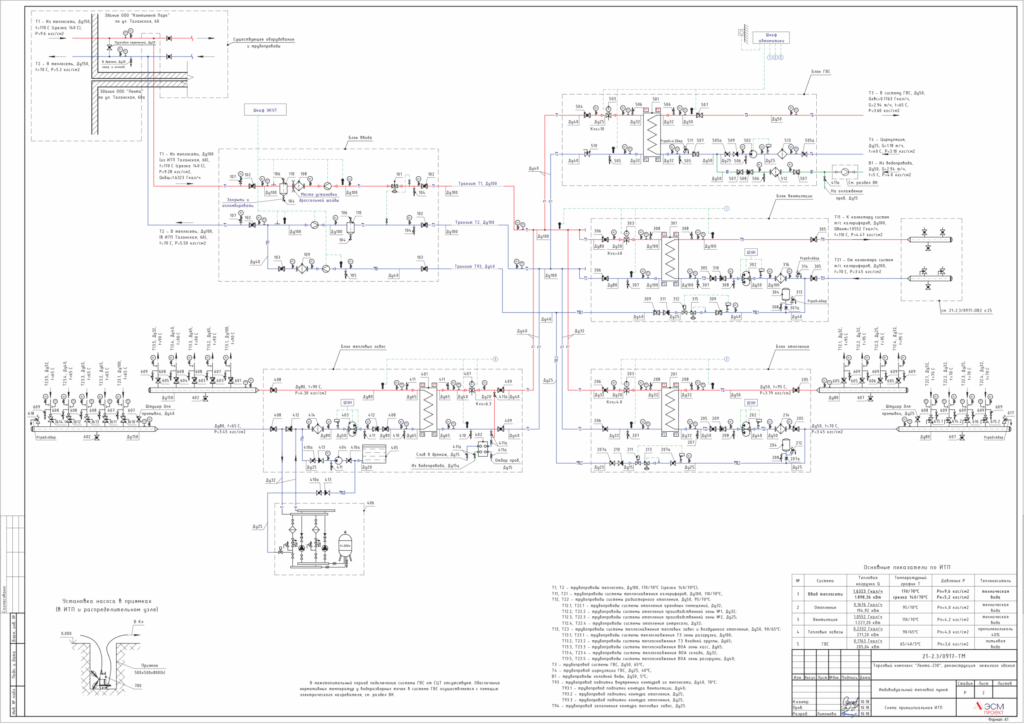

● Принципиальную схему ТП
● План теплового пункта (стадия Р)

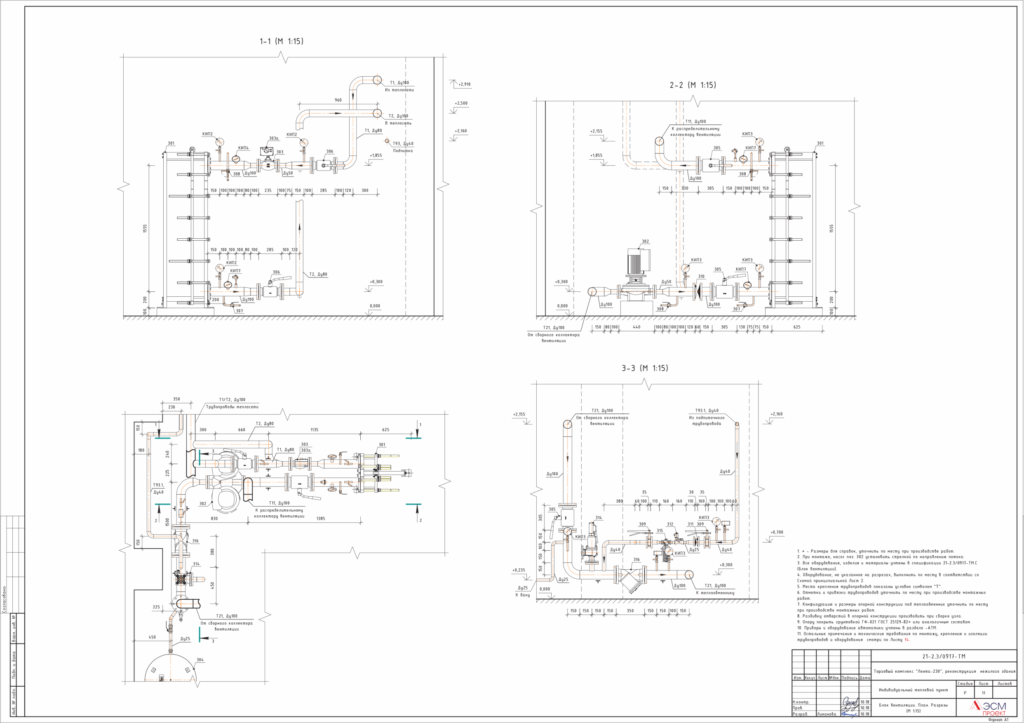

● Разрезы рабочих чертежей (стадия Р)

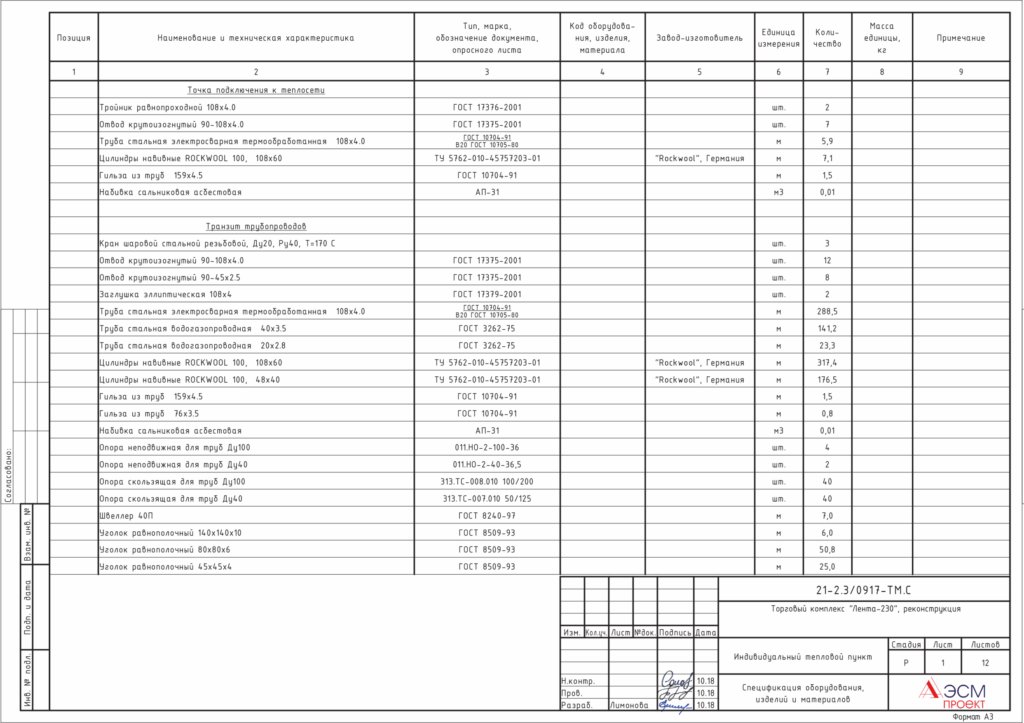

● Спецификацию
● Листы подбора модулей БТП АТОМ, теплообменного, насосного оборудования, расчет дроссельного устройства, регулирующей арматуры,
● Технический паспорт БТП АТОМ (стадия Р)
● Выписку из реестра СРО
Раздел АТМ
(автоматизация ИТП)
(автоматизация ИТП)
Разработка схемы автоматизации и диспетчеризации
теплового пункта, определяющая параметры слаботочных
сетей, протоколы передачи данных, потребителей
электроэнергии, электропитающей сети
+ Описание (обоснование) предложенных решений
+ Описание (обоснование) предложенных решений
Раздел АТМ проекта теплового пункта выполняется на базе разработанного раздела ТМ, состоит из графической и текстовой частей и, как правило, включает в себя:
● Обложку (титульный лист)
● Пояснительную записку
● Функциональную схему ТП
● Схему питания ТП
● Схему электрических подключений
● Схему подключения внешних проводок
● Внешний вид шкафа управления и диспетчеризации (ШУ)
● План размещения оборудования и проводок
● Спецификацию
● Листы подбора стандартных ШУ ТП
● Листы подбора насосного оборудования
● Технический паспорт на ШУ БТП АТОМ
● Выписку из реестра СРО
Раздел УКУТ
(Узел коммерческого учета тепла ТП)
(Узел коммерческого учета тепла ТП)
Определение параметров счетчиков тепла, воды,
других измерительных элементов и тепловычислителя
(подробное описание узла коммерческого учета тепла ТП)
+ Описание (обоснование) предложенных решений
+ Описание (обоснование) предложенных решений
Раздел УКУТ теплового пункта выполняется на базе ТУ и разработанного раздела ТМ, состоит из графической и текстовой частей и, как правило, включает в себя:
● Обложку (титульный лист)
● Копию ТУ (технических условий)
● Пояснительную записку
● Схему принципиальную ИТП
● Схему аксонометрическую ИТП
● Схему монтажную измерительных участков
● План расположения УКУТ
● Схему питания элементов УКУТ
● Схему функциональную элементов УКУТ
● Схему электрических подключений элементов УКУТ
● Схему подключений внешних проводок элементов УКУТ
● Внешний вид шкафа управления УКУТ
● Схему монтажа преобразователей температуры и давления
● Требования к пломбированию приборов
● Спецификацию
● Настроечную базу (карту программирования) тепловычислителя
● Ситуационный план
● Копию акта разграничения балансовой принадлежности и эксплуатационной ответственности сторон
● Образец карточки регистрации параметров УКУТ
● Копии сертификатов оборудования УКУТ
● Выписку из реестра СРО
Этапы технологического процесса проектирования тепловых пунктов
Как правило, ТУ запрашивает и получает в соответствующей теплоснабжающей (ресурсоснабжающей) организации Заказчик проектных работ. ТУ – это основной документ, необходимый для проектирования теплового пункта.
Запрос на ТУ направляется Заказчиком на фирменном бланке в свободной форме с указанием информации об объекте подключения к сетям теплоснабжения.
В ТУ содержится информация о источнике теплоснабжения, точке присоединения, максимальной общей нагрузке и нагрузке по видам потребления (отопление, вентиляция, тепловые завесы, горячее водоснабжение), параметрах теплоносителя, методах регулирования и дополнительных требованиях. Также к ТУ прикладывается температурный график теплоснабжения в зависимости от температуры наружного воздуха.
Срок выдачи ТУ по действующим нормам не должен превышать 14 рабочих дней с даты регистрации запроса Заявителя.
Возможен вариант, когда ТУ получает представитель АЭСМ ПРОЕКТ по доверенности от Заказчика (доп. платная услуга).
Предпроектное обследование помещения, где предполагается устройство теплового пункта выполняется как правило в рамках реконструкции и не является обязательным элементом технологического процесса. Цель: сбор информации о существующих о внутренних системах тепло потребления, водоснабжения, канализации и электроснабжения здания или сооружения. Необходимо при отсутствии информации о внутренних системах тепло потребления при проектировании в существующих зданиях. Это основной документ, необходимый для проектирования теплового пункта.
Предпроектное обследование необходимо при отсутствии информации о внутренних системах тепло потребления, водоснабжения, канализации и электроснабжения существующего здания или сооружения. Обследование осуществляется силами Заказчика или с привлечением ресурса АЭСМ ПРОЕКТ (доп. платная услуга).
При обследовании теплового пункта:
– выполняются замеры рабочего пространства доступные для размещения оборудования теплового пункта;
– определяется место и привязка точки ввода и размер трубопроводов теплосети;
– определяется место, привязка и размер трубопроводов в местах предполагаемой врезки в системы ХВС, ГВС, канализации;
– определяется место вывода, привязка и размер трубопроводов внутренних систем тепло потребления;
– определяются места и привязки размещенных в помещении других инженерных коммуникаций.
ТЗ на проектирование теплового пункта, как правило, разрабатывается и оформляется Заказчиком. При отсутствии ТЗ по форме Заказчика, стороны оформляют ТЗ по форме АЭСМ ПРОЕКТ. АЭСМ ПРОЕКТ направляет заполненную форму ТЗ на утверждение Заказчику. ТЗ – это документ, необходимый для конкретизации требований Заказчика к проектируемому тепловому пункту.
В ТЗ указывается информация об объект, технические и функциональные параметры проектируемого теплового пункта (тепловая нагрузка, температурные режимы, максимальное рабочее давление, допустимые гидравлические потери, технические параметры на системы теплопотребления, требования к схемам присоединения внутренних систем тепло потребления, требования к применяемому оборудованию, другие важные условия и требования).
ТЗ разрабатывается на основании полученных ТУ и технических заданий от специалистов ОВ и ВК. В случае проектирования в рамках реконтсрукции, ТЗ составляется на основании ТУ и результатов пред проектного обследования.
Для увязки проектных решений по тепловому пункту, кроме ТУ и ТЗ, требуются: архитектурно-строительные планы помещения теплового пункта; данные из проекта наружных тепловых сетей (раздел ТС, привязка точки ввода теплосети); информация из других смежных проектов в разделах ОВ (отопление и вентиляция), ВК (водоснабжение канализация).
Требуемая информация запрашивается АЭСМ ПРОЕКТ и предоставляется Заказчиком проектных работ. В частности, требуемая информация может быть предоставлена в виде технических заданий от специалистов разделов ТС, ОВ, ВК. При наличии, данная информация м.б. получена из паспорта систем теплопотребления (отопления, вентиляции, ГВС).
На базе ТУ, ТЗ и другой исходной информации разрабатывается принципиальная схема теплового пункта, выполняется расчет диаметров трубопроводов, расчет и подбор основного оборудования (теплообменники, насосы, регулирующая и запорная арматура, расширительные баки и др.), описываются общие принципы работы теплового пункта.
По сути, данный этап работ соответствует разработке проектной документации в стадии П. Разработанная схема теплового пункта с экспликацией основного оборудования согласовывается с Заказчиком. В составе полного комплекта проектной документации на объект капительного строительства или реконструкции, результаты данного раздел работ необходимы для прохождения государственной экспертизы с целью получения положительного заключения по выполненному проекту.
На базе разработанных принципиальных решений разрабатываются план размещения оборудования в помещении теплового пункта и разрезы в количестве, достаточном для осуществления монтажа.
Разработка монтажных чертежей является элементом стадии Р проектирования. На чертежах указываются: позиции оборудования, необходимые для монтажа; размеры и отметки уровней элементов теплового пункта; направления потоков; обозначаются диаметры и размеры трубопроводов; отображаются важные примечания.
На базе разработанных монтажных чертежей составляется подробная спецификация оборудования, изделий и материалов теплового пункта.
В спецификации указываются позиции оборудования, изделий и материалов с основными техническими параметрами, характеристиками и требуемым количеством, а так же другая необходимая для заказа информация.
Пояснительная записка разрабатывается как на стадии П, так и на стадии Р проектирования. В пояснительной записке дается общее описание принципов работы теплового пункта, приводится методика подбора основного оборудования, а так же указывается другая необходимая информация.
В пояснительной записке указываются: тепловые нагрузки (общая и по видам потребления); технические параметры теплоносителя на входе в тепловой пункт и на выходе; дается описание схем присоединения внутренних систем теплопотребления; на стадии Р приводятся формулы, по которым производился подбор основного оборудования (насосы, клапаны, теплообменники и др.); дается описание применяемого оборудования; указываются требования по монтажу и безопасности; строятся пьезометрические графики для каждой системы теплопотребления.
Состав и количество приложений к проекту индивидуально для каждого проекта и определяется в ходе выполнения проектных работ. Общее назначение приложений – конкретизировать информацию, имеющую отношение к разрабатываемому проекту.
Приложения, как правило, включают в себя: листы подбора модулей блочного теплового пункта; теплообменного оборудования; насосного оборудования; расчет дроссельных устройств; расчет регулирующей арматуры; паспорт теплового пункта.
При необходимости в приложение дополнительно добавляют паспорта систем теплопотребления, ситуационный план, гидравлический расчет теплосети, акт разграничения балансовой принадлежности и эксплуатационной ответственности сторон и др. Дополнительные приложения не разрабатывают, а прикладываются из смежных разделов (ТС, ОВ, ВК).
По итогам разработки рабочей документации на тепловой пункт составляется Техническое задание для электриков (разделы ЭМ и ЭО), а при необходимости и для др. специалистов (других разделов).
На основании разработанного раздела ТМ (тепломеханические решения) проекта теплового пункта разрабатывается раздел проекта Автоматизация теплового пункта.
В разделе Автоматизация дается подробное описание системы автоматического регулирования теплопотребления, системы автоматического управления насосами, системы автоматического управления подпиткой, электрических подключений, внешних расключений и др.
На основании разработанного раздела ТМ (тепломеханические решения) проекта теплового пункта разрабатывается раздел Узла коммерческого учета тепла (УКУТ).
Для разработки проекта УКУТ может потребоваться получение дополнительных ТУ на организацию узла учета тепловой энергии. ТУ выдает теплоснабжающая (ресурсоснабжающая) организация. В проекте УКУТ указываются нагрузки (общая и по видам потребления), технические параметры теплоносителя на входе в ИТП и на выходе, схемы присоединения внутренних систем теплопотребления, формулы расчета тепла, гидравлический расчет, приборная база, схемы подключения приборов, размещение и монтаж приборов, настроечная база.
Скомплектованные разделы ТМ (тепломеханические решения), АТМ (Автоматизация), УКУТ (узел коммерческого учета тепла) проверяются ГИПом АЭСМ ПРОЕКТ, после чего направляются Заказчику для проверки и приемки работ. Согласованная и принятая Заказчиком проектная документация направляется на согласование в соответствующую теплоснабжающую (ресурсоснабжающую) организацию.
Сроки согласования определяются соответствующей теплоснабжающей (ресурсоснабжающей) организацией. Как правило, согласование проходит в течении 14 рабочих дней. В случае наличия замечаний теплоснабжающая организация выдает Заказчику список замечаний для устранения. АЭСМ ПРОЕКТ бесплатно устраняет все замечания, связанные с подготовкой проектной документации.
Как правило, согласование выполняется силами и за счет Заказчика.
Возможен вариант, когда ТУ получает представитель АЭСМ ПРОЕКТ по доверенности от Заказчика (доп. платная услуга).
